Nikon Micro Nikkor 85mm f/2.8D PC

Nikon Micro Nikkor 85mm f/2.8D PC



INTRODUCTION

대형카메라에서는 벨로우즈와 기어를 통해 필름과 렌즈 사이의 거리를 수정하거나 수평 또는 수직으로 상호 변위 하거나 회전을 통해 렌즈 축의 각도를 변경할 수 있습니다. 이를 통해 피사체 크기와 상대적 위치, 피사계 심도 및 원근을 훌륭하게 조작할 수 있습니다.

하지만 현대 사진의 보편적인 형식인 35mm 필름 및 디지털에서의 컴팩트한 디자인은 광학 장치의 틸트 시프트 움직임을 유지하는 데 어려움이 있습니다. 85mm f/2.8D PC Micro Nikkor는 이를 보완, 해소하기 위한 렌즈입니다.






SHIFT AND TILT BASICS

렌즈의 Shift은 렌즈의 변위를 의미하며, 광학 평면을 필름 또는 디지털 센서의 광학 평면과 평행하게 유지합니다. 카메라를 움직이지 않고 피사체의 상대적 위치를 변경하고 원근을 교정하는 데 유용합니다.

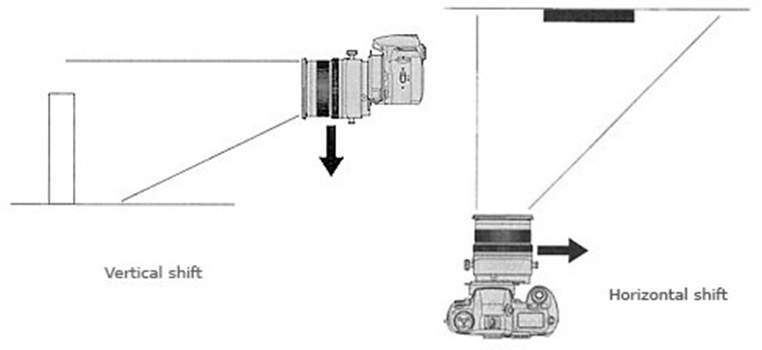

렌즈 시프트(Illustrations courtesy of Nikon Spain / Finicon, S.A.)



Tilt는 렌즈를 회전시켜 필름 또는 디지털 센서에서 이미지의 입사각을 변경합니다. 피사계 심도에 영향을 주어 초점이 맞춰진 평면을 확장하고 더 이상 필름이나 센서와 평행하지 않습니다.
Scheimpflug 원리에 따르면, 초점 또는 피사체 평면, 렌즈 광학 평면 및 필름/센서의 초점 또는 피사체 평면이 교차하는 곳에서 선명한 이미지가 발생합니다. 주변광 하에서 접사 사진을 찍을 때는 피사계 심도가 충분하지 않은 것처럼 보이며 빛은 적절한 셔터 속도를 유지하면서 렌즈를 닫기에 충분하지 않은 것처럼 보인다는 점을 기억하면 이 원칙의 중요성을 쉽게 이해할 수 있습니다. 따라서 이 기능을 통해 사진작가는 이제 몸과 평행을 이루거나 렌즈를 가장 작은 조리개까지 닫을 필요 없이 나비에 초점을 맞출 수 있습니다.
시프트와 틸트는 모든 방향으로 수행할 수 있으며 결합할 수 있습니다.

분명히 렌즈는 기계적으로만이 아니라 특별한 디자인이어야 합니다. 투사된 이미지의 원은 빛의 낙하와 광학 수차가 더 눈에 띄는 모서리 또는 여백이 사용되기 때문에 일반적으로 필름 또는 디지털 센서 형식을 덮기 위해 훨씬 더 커야 합니다.
이것은 이러한 렌즈가 초교정되어야 하는 이유를 설명합니다.




A POWERFUL LENS

85mm f/2.8D PC Micro Nikkor 대물렌즈는 거대하지만 그 특징을 고려하면 그 규모는 적당하다고 판단할 수 있습니다. 무게는 770g/27.2온스로 105mm f/2.8AFD Micro Nikkor의 거의 두 배입니다. 따라서 삼각대가 필요합니다.

액세서리 전면 스레드는 77mm이고 전면 요소는 렌즈 하우징 내부에 잘 들어가 있어 HB-22 후드를 사용하지 않는 경우에도 플레어 위험을 줄일 수 있습니다.  빌드 품질은 뛰어나다고 할 수는 없지만 매우 우수합니다.  포커싱 링은 부드럽지만 단단합니다.

최소 거리 포커싱을 위해 완전히 확장된 나선체를 사용하여 재현 비율은 1:2 또는 실물 크기의 절반입니다. 이러한 작업 거리는 39cm/15.4인치로 동일한 재현 비율에서 105mm와 동일합니다. f/2.8의 공칭 값은 무한대에 해당하므로 이러한 조건에서 렌즈의 실제 광도는 f/4.5입니다. 구형 카메라의 뷰파인더에 표시되지 않더라도 포커싱 나선체가 확장됨에 따라 유효 조리개가 감소한다는 점을 기억해야 합니다.

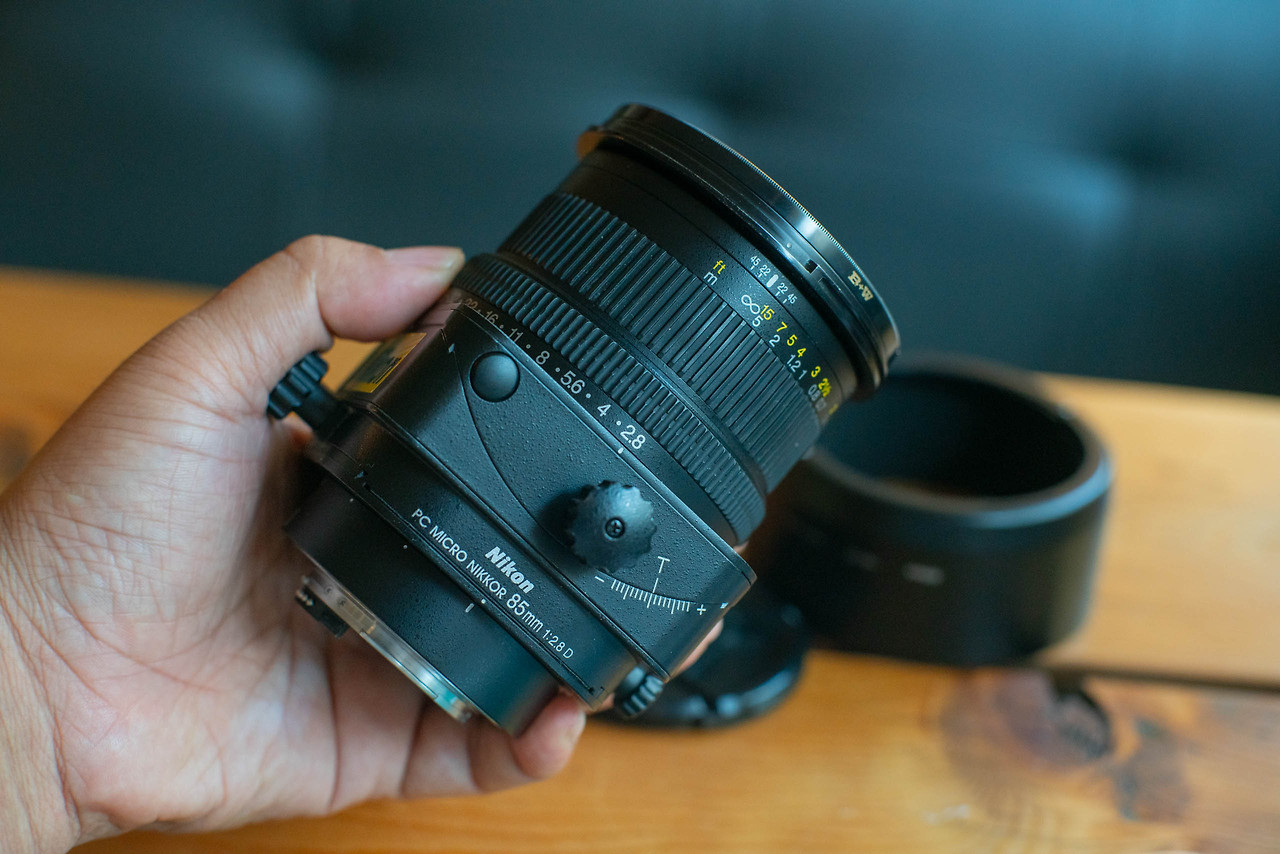

이 대물렌즈의 가장 놀라운 특징은 제어용 나사와 정지 장치가 있는 기어가 있는 정밀한 램프 2개를 포함하는 두꺼운 중앙 본체입니다. 하나는 틸팅용이고 다른 하나는 변속용이며, 각각 최대 12.4mm와 8.3도까지 가능합니다. 렌즈 마운트에는 자체 축을 중심으로 회전시키는 메커니즘이 있기 때문에 모든 방향에서 시프트 및 틸트 동작이 가능합니다.

렌즈 셔터에는 조리개 조리개를 거의 완벽하게 둥글게 만드는 9개의 블레이드가 있으므로 초점이 맞지 않는 영역이 105mm Micro Nikkor보다 부드럽습니다. 최소 조리개는 f/45이며, 이는 헬리코이드가 최대 확장된 실제 f/72에 해당합니다.

쉬프트와 틸트를 위한 이동식 램프와 마운트 모두 눈에 띄기 때문에 본체와 조리개 통신할 여지가 없어 완전히 수동입니다. 조리개 링에서 사전 선택되면 다이어프램 조리개를 아래로 닫으려면 버튼을 눌러야 합니다. 요즘 시대에는 어울리지 않을 것 같지만, 렌즈 자체의 특성과 마운트의 특성을 고려하면 충분히 이해가 되는 부분입니다.
반면, 렌즈는 D 시리즈에 속하며 거리 데이터를 수집하여 본체로 보내는 칩이 있어 3D 매트릭스 플래시가 가능합니다.

HANDLING

뷰파인더를 통해 이미지의 깨끗함과 이 렌즈가 포착하고 전송하는 라인의 고해상도를 즉시 확인할 수 있습니다. 가장 선명도가 높은 니코르(Nikkor)라고 합니다.

다소 복잡하게 느끼지는 외관에도 불구하고 일단 자신감을 얻고 작동 방법을 익히면 렌즈 작동이 어렵지 않습니다. 확실히 액션 사진용 렌즈는 아니고 스튜디오나 삼각대가 있는 외부용 렌즈입니다. 어떤 렌즈에서든 선명한 사진을 원하는 사람들에게는 매크로 사진 촬영을 위해 삼각대가 필요한 것이 전혀 새로운 것이 아닙니다.
유일한 어려움은 이동 및 틸팅을 사용할 때 측광 시스템을 사용할 수 없다는 것입니다. 왜냐하면 이 시스템은 거울에 직선으로 들어오는 이미지를 위해 설계되었기 때문입니다. 전자 원격계는 렌즈가 이동되거나 기울어져도 부정확합니다.

따라서 작업 흐름은 렌즈를 활짝 열고 피사체를 바라보기 시작합니다. 그런 다음 수동 모드로 측정합니다. 선택한 셔터 속도에 대해 조리개를 조정한 후 이동 및 기울기가 들어와 노출 보정을 의미합니다. 여기에서 실제로 까다로운 부분이 시작됩니다. 노출 보정에는 경험이 필요합니다. 변속이 1 f/stop을 초과하지 않으며 변속이 항상 틸팅보다 크다는 것을 알고 있는 경우에도 마찬가지입니다. 마지막으로 다이어프램 조리개가 원하는(처음에는 추측된) 조리개로 닫히고 버튼을 눌러 렌즈를 닫은 다음 카메라 셔터 릴리스를 작동합니다.

위의 절차는 제조업체에서 제안한 것이지만 렌즈를 닫은 상태에서 필요에 따라 이동하는 것도 가능합니다. 그런 다음 조리개 우선 모드에서는 노출이 거의 항상 정확하므로 추측할 필요가 없습니다. 유일한 문제는 어두워진 뷰파인더입니다.

결론
85mm f/2.8 D PC Micro Nikkor는 뛰어난 구조를 갖고 있으며 탁월한 광학 성능과 뛰어난 다용도성을 결합합니다. 연장 링이나 튜브를 추가할 때 1:2에서 심지어 1:1 확대 비율 사이의 매크로 사진에서 탁월한 성능을 유지하여 정물화 및 클로즈업에 매우 유용합니다. 일반 렌즈로는 얻을 수 없는 결과를 만들어내는 클로즈업 사진가에게 이상적인 도구입니다. 이미지 자체가 해결되지는 않지만 그 한계를 이해하고 사용하는 방법을 배워야 합니다.

부정적인 측면에서는 마운트와 렌즈 자체의 구조로 인해 렌즈가 수동이 되어야 한다는 점입니다. 극복할 수 없는 것은 아무것도 없지만 사소한 골칫거리로 남아 있습니다. 우리는 디지털 바디의 더 많은 기능을 놓치고 있으며 더 많은 틸트 기능을 보고 싶습니다.

그러나 우리가 감사하게 생각하는 것은 뷰 카메라 장인 정신으로의 복귀입니다. 이 렌즈는 사진작가가 이미지를 디자인하고 원하는 결과를 미리 시각화하도록 하며, 이는 우리 자신의 진화를 더욱 발전시키기 위한 학습 경험입니다. 보는 법을 배우는 렌즈 외에 우리가 원하는 것이 무엇입니까?
가장 유혹적인 제안이자 뛰어난 성능을 발휘하는 제품입니다.

https://www.nikonians.org/reviews/85mm-pc-micro-nikkor-review/p/all

Technical Specifications
렌즈 종류 : D형 수동 초점 PC(Perspective Control) 렌즈,
조리개 스케일 : 1/2.8, 4, 5.6, 8, 11, 16, 22, 32 및 45
렌즈 구성 : 5군 6매
사진 각도 : 대각선: 28 ° 30', 수직: 16 ° , 수평: 23 ° 50' 최대 재현 비율 : 1:2(0.39m에서)
거리 스케일 : 0.39m(1.3ft)에서 무한대( OO ) 까지 미터와 피트로 표시
조리개 방식 : 사전 설정 조리개
렌즈 이동 : 직각으로 이동 및 기울임 이동(두 작업을 추가로 수정하여 같은(평행) 방향으로 이동 가능)
최대 쉬프트  : ±12.4mm
최대 틸트 양 :  ±8.3mm
이미지 서클 : 직경 68mm,
전체 사진 각도: 43 ° 40'
렌즈 회전 : 좌우 90'(각 단계에서 클릭 스톱)
마운트 : Nikon 베이어닛 마운트
렌즈 후드 : HB-22 부착 크기 : 77nm(P=0.75mm)
치수 : 카메라 렌즈 장착 플랜지에서 약 83.5mm(3.3인치) 직경 x 109.5mm(4.3인치) 확장, 전체 길이는 약 118mm(4.6인치)
무게 : 약 775g(27.3온스)
사용 가능한 텔레컨버터 : TC-14Bs ,
