Voigtlander Proximeter

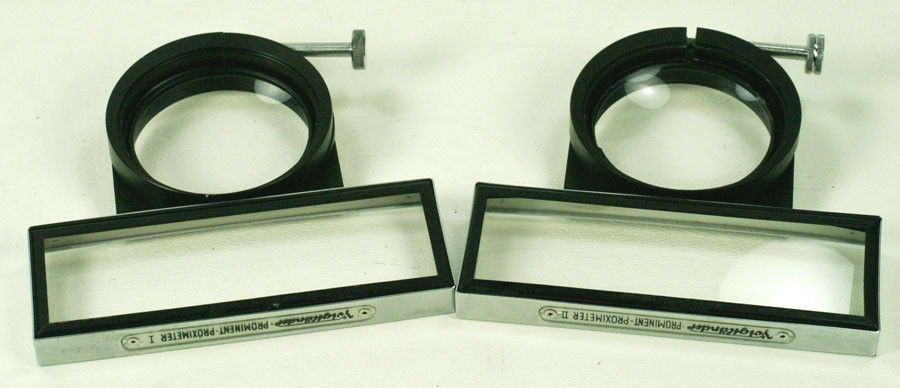

1950 년대에 독일의 voigtlander에 의해 만들어진 두 개의 Voigtlander Proximeter close-up devices (model I and model II).



프록시 미터는 50mm 또는 100mm voigtlander Prominent 레인지 파인더 카메라 렌즈에 부착 할 수 있는 close-up lens다.



클로즈업 어태치먼트의 특별한 장점은 카메라를 즉시 사용할 준비가되어 있는 hand-held near shots이 가능하다는 것이다. 라이브 또는 기타 빠르게 움직이는 피사체의 중요한 포인트에 동시에 뷰파인더 시차 오류가 자동으로 수정되며 가장 가까운 범위에서도 눈은 이미지를 무한대로 볼 수 있다



작은 물체와 동물의 확대보기 또는 사진과 문서의 전체 프레임 사본은 특히 매력적이고 흥미로운 주제이며 종종 전문적인 목적에 부합된다. Prominent 및 Vitessa에 대한 Proximeter 작업은 간단하다.

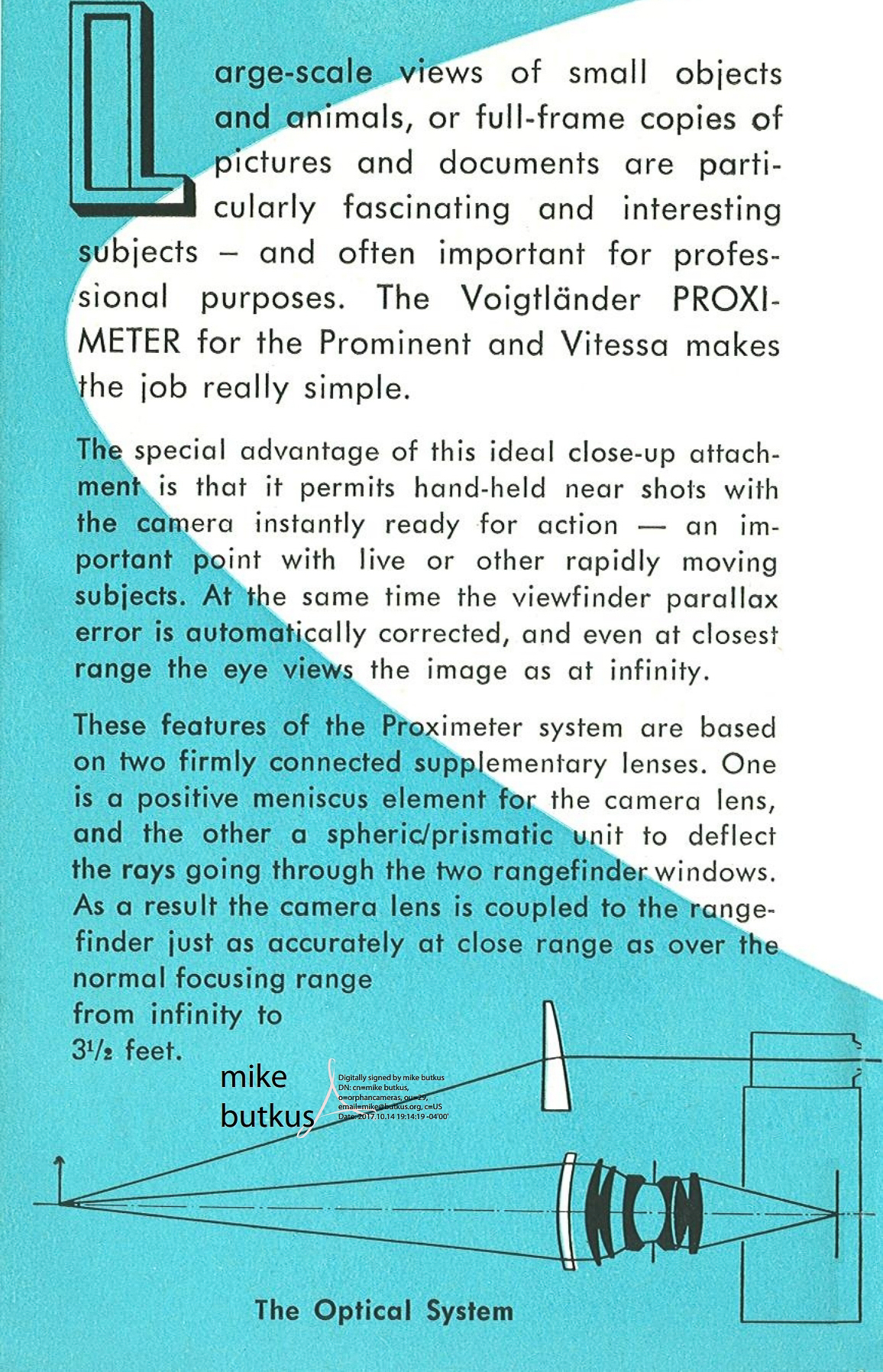

Proximeter 시스템의 이러한 기능은 연결된 두 개의 보조 렌즈를 기반으로합니다. 하나는 카메라 렌즈를 위한 positive meniscus element이고 다른 하나는 두 개의 거리계 창을 통과하는 광선을 굴절시키는 spheric/prismatic 장치입니다. 결과적으로 카메라 렌즈는 무한대에서 3.5 피트까지의 일반 초점 범위에서와 마찬가지로 근거리에서 정확하게 거리계에 연결된다.





Instructions For Use

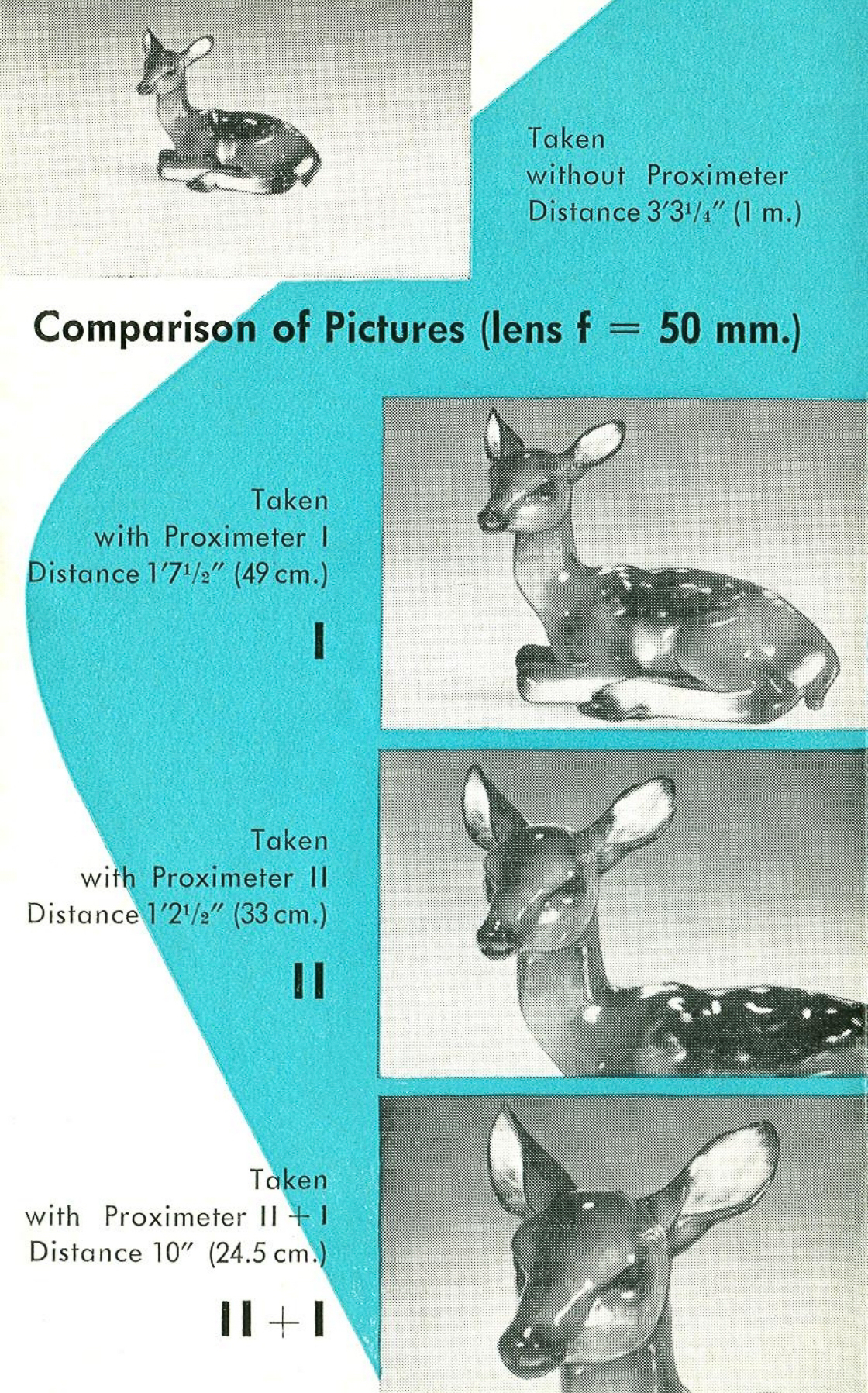

Proximeter는 다음과 같은 초점 범위를 포괄하는 두 가지 제공된디.

Proximeter I (초점 거리 38 인치 또는 95cm) : 38 ~ 18 인치 (95 ~ 47.5cm)

Proximeter II (초점 거리 20 인치 또는 50cm) : 18 ~ 13 인치 (49 ~ 32.5cm)

Proximeter I과 II를 결합하면 초점 거리가 13 ~ 9.5 인치 (33 ~ 24cm) 인 13 인치 (33cm)의 초점 거리가 생성된다.



Mounting the Attachment.

두 장치를 함께 사용할 때는 항상 Proximeter II를 카메라 렌즈에 장착하고 Proximeter I를 Proximeter II의 전면 마운트에 장착힌다. 절대 반대하면 않된다.



Field Mask.

4 인치 (10cm) Dynaron f / 4.5 는 카메라 렌즈와 Proximeter 사이에 고정 된 특수 필드 마스크를 사용할 수 있다.



Aperture and Depth of Field.

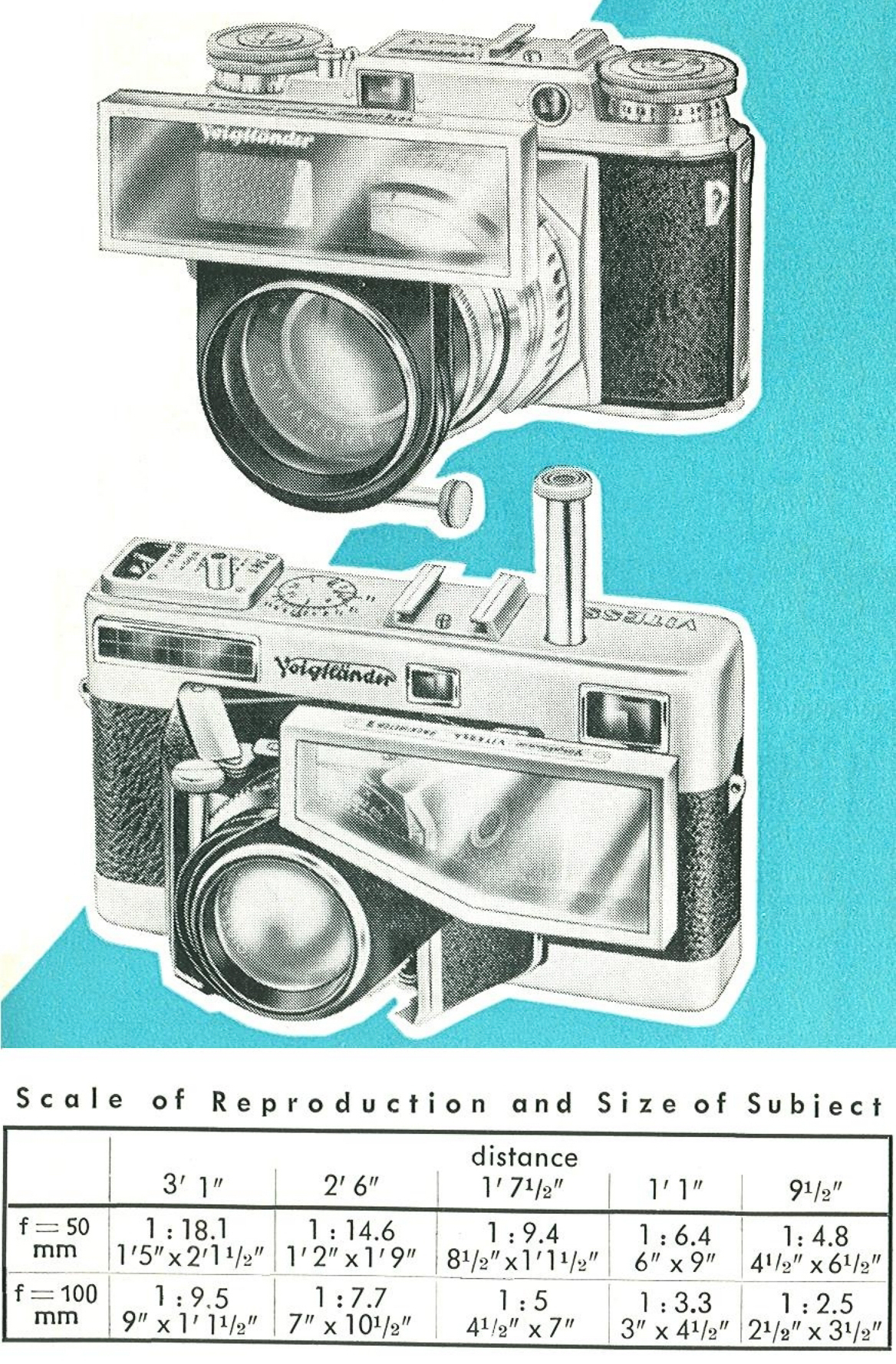

사진에서 적절한 피사계 심도를 보장하려면 최소 f / 5.6 or f / 8, f / 8 또는 f / 11로 문서를 복사 할 때 중지하는 것이 좋다. 다음 페이지의 표는 다양한 조리개 및 거리 설정에서 사용 가능한 피사계 심도표를 참조.



Exposure.

Proximeter를 사용할 때 노출 보정이 필요하지 않다. 필터로 작업 할 때 당연히 적절한 필터 계수를 고려해야하며, 필터는 Proximeter의 외부 마운트에 장착된다.



Taking the Picture.

카메라 거리계를 사용하여 사용하는 Proximeter의 거리 범위 내에서 피사체를 시준하고 이미지에 초점을 맞춘다. 직사각형 파인더 프레임은 2 인치 (5cm) 렌즈의 정확한 시야를 보여줍니다. 4 인치 (10cm) 망원 렌즈 Dynaron f / 4.5 올바른 시야를 나타내고 필드 마스크의 노란색 프레임은 렌즈가 무한대로 설정된 시야를 나타낸다.

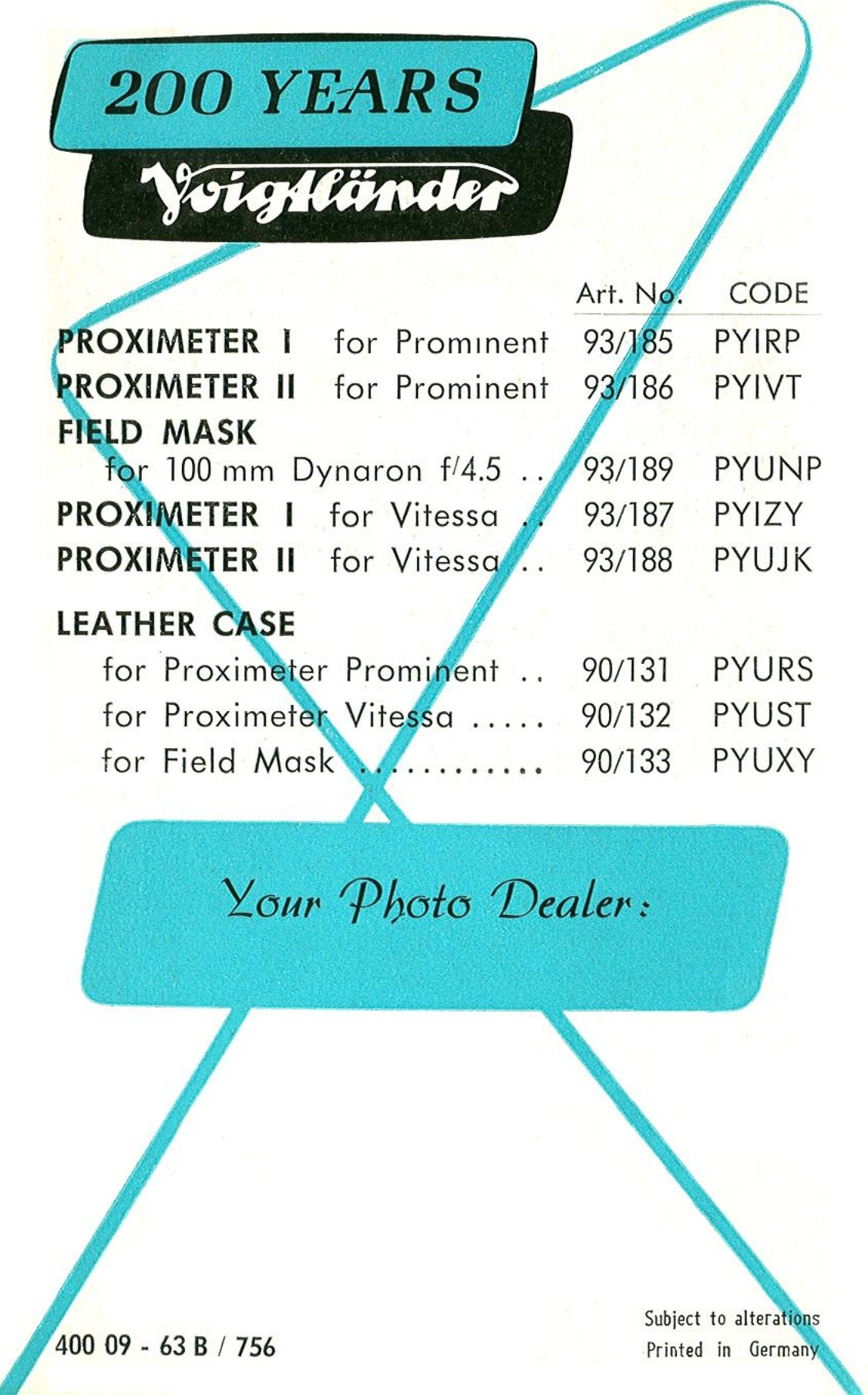

코드 번호

( 참고 : 특정 Proximeter를 찾으려는 경우 아래 번호 중 원하는 번호를 나타내는 번호를 검색하는 데 도움이됩니다. )

Prominent 용 Proximeter I – 93/185

Prominent 용 Proximeter II – 93/186

100mm 용 필드 마스크. Dynaron f / 4.5 – 93/189

가죽 케이스: Proximeter Prominent 용 – 90/131





이 프록시 미터는 일반적으로 구입하기 쉽지 않으며 Voigtlander Prominent camera useres and collectors에게만 의미 있다. 사진에는 ???
